(参考)ドップラー効果

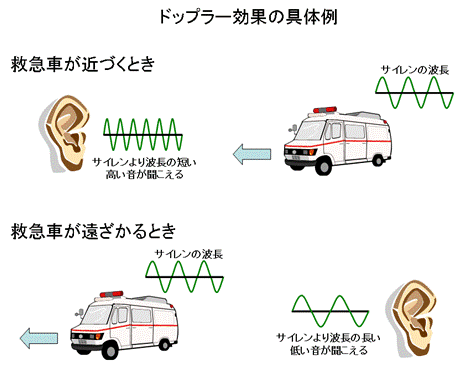

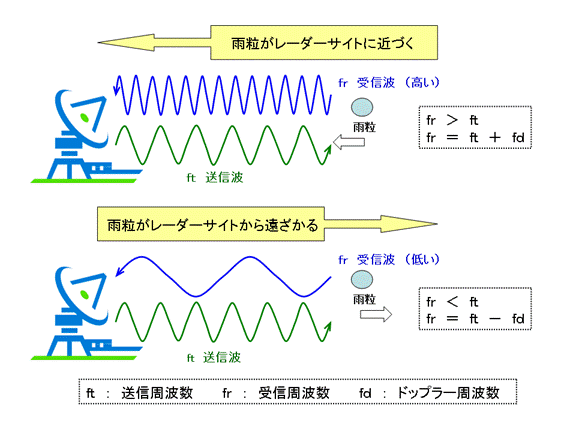

ドップラー効果の具体例   ドップラー速度観測例


 次に示すのは空港気象ドップラーレーダーの観測例です。「降水強度の観測例」は、色の付いている範囲が降水分布を表し、寒色系よりも暖色系の方が強い降水であることを表しています。
 「ドップラー速度観測例」は、暖色系がレーダーサイトから遠ざかるドップラー速度を表し、寒色系がレーダサイトに近づくドップラー速度を表しています。

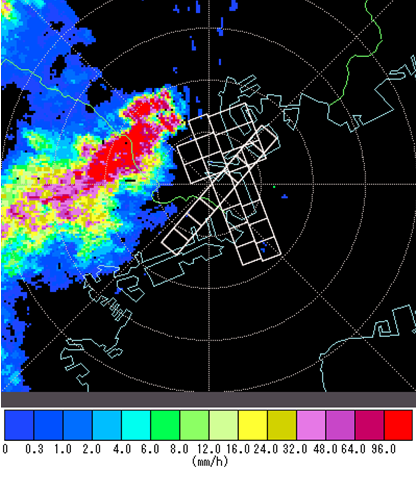

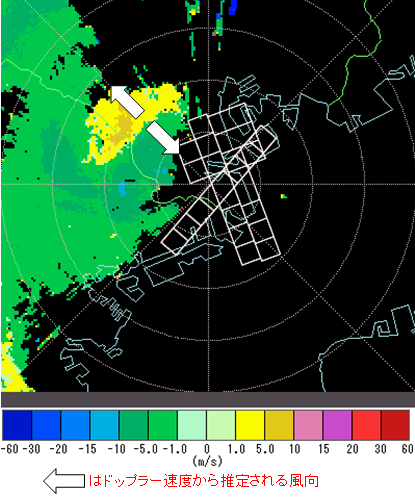

降水強度の観測例 ドップラー速度の観測例
降水強度の観測例 ドップラー速度の観測例

 両図ともに東京国際空港の空港気象ドップラーレーダーが捉えた事例(平成19年5月31日17時39分)。円の中心が空港気象ドップラーレーダーサイトの位置で、東京国際空港から半径20km。空港の西~北西側に積乱雲があり、その雲から矢印のように下降気流が北西方向と南東方向に広がっている(発散している)ことがわかります。
